سازه های سی اف اس (CFS)

سازه CFS چیست؟

سازه های سی اف اس یا سازه CFS  یا Cold-Formed Steel سازه ای است که از فولاد سرد نورد شده ساخته شده است. سازه CFS سازه ای است که اعضای  آن معمولا به صورت C شکل یا  U شکل می باشند و این اعضا از فرم دهی سرد ورق های گالوانیزه با حداکثر ضخامت ۲.۵ میلیمتر ساخته می شوند. در ایران اکثرا به جای عبارت سازه CFS از عبارت سازه LSF یاد می کنند. سازه LSF یا Light Steel Frame به معنی قاب فولادی سبک می باشد.


تاریخچه سازه CFS

استفاده از اعضای فولادی سرد نورد شده در صنعت ساختمان، از سال ۱۸۵۰ میلادی در ایالت متحده و انگلستان آغاز شد. با این حال استفاده از فولاد سرد نورد شده به عنوان مصالح ساختمانی تا سالهای ۳۰-۱۹۲۰ میلادی به دلیل عدم وجود استاندارد طراحی محدود بود. یکی از اولین کاربردهای مستندِ سازه CFS (سازه های سی اف اس) به عنوان مصالح ساختمانی، ساخت سقف بیمارستان باپتیست ویرجینا در سال ۱۹۲۵ می باشد.


مشخصات ورق سازه CFS

جنس ورق سازه CFS از فولاد گالوانیزه می باشد که مطابق با نشریه ۶۱۲ می بایست مشخصات زیر را داشته باشد.

مشخصات فولادهای مجاز

انواع ورقهای فولادی مجاز برای استفاده در اعضای سردنوردشده بر اساس استاندارد  ASTM A1003 عبارتند از:

فولاد سازهای رده  ۲۳۰تیپ ST230H

فولاد سازهای رده  ۳۴۰تیپ ST340H

فولاد سازهای رده  ۲۳۰تیپ ST230L

فولاد سازهای رده  ۳۴۰تیپ ST340L

استفاده از فولادهای تیپ L تنها برای لاپه ها و تیرچه ها مجاز است.


محافظت در برابر خوردگی سازه CFS

اعضای سازه ای و غیرسازه ای مورد استفاده در ساخت سازه CFS ( قابهای فولادی سبک)، باید دارای حداقل پوشش فلزی مطابق ضوابط این قسمت باشند. محافظت مضاعف در برابر خوردگی، در لبه اعضای قاب دارای پوشش فلزی که در سایت یا کارخانه، سوراخ یا بریده شده اند، لازم نیست. در صورت عدم استفاده از پوشش محافظ مضاعف، اعضای سازه باید داخل ساختمان قرار گرفته و به طور مناسب از تماس مستقیم با رطوبت زمین و عوامل محیطی محافظت شوند. به منظور جلوگیری از وقوع واکنش شیمیایی، فلزات غیرهمسان نباید در تماس مستقیم با اعضای قاب فولادی سبک قرار گیرند.

انواع پوشش های محافظ مجاز سازه CFS

برای پوشش محافظ ورقهای فولادی در سازه CFS (یا قابهای فولادی سبک) لازم است از پوشش محافظ با آلیاژ روی-آلومینیوم ۵۵%، AZ150 طبقه ASTM A792/A792 M و یا پوشش محافظ روی، Z180، طبق ASTM A653/A653 M ءاستفاده شود.

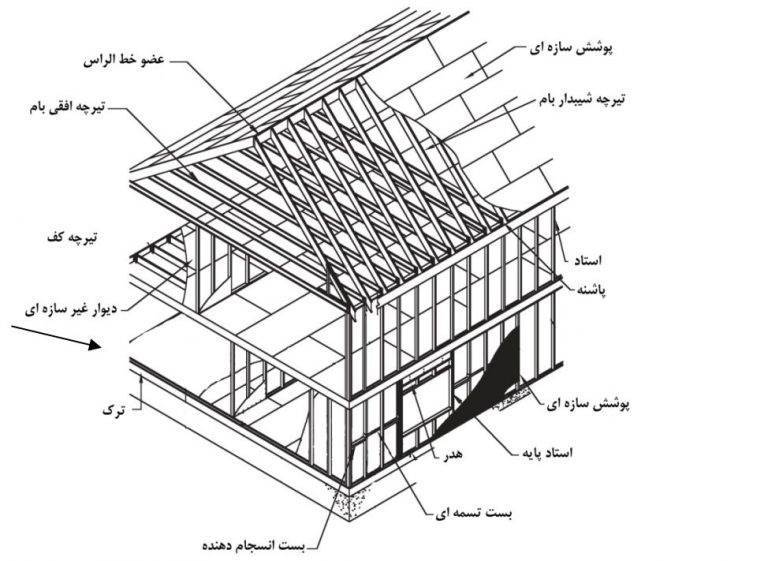

سیستم باربری ساختمانی سازه CFS

سیستم باربری ثقلی و لرزه ای یک ساختمان که با سازه CFS (سازه های سی اف اس) ساخته می شود سیستم دیوار باربر می باشد.

اجزای این سیستم باربر شامل دیوارها، سقف ها و شیروانی ها می باشد.


در یک سیستم ساختمانی، هر دیوار از اعضای CFS به شرح ذیل تشکیل شده است:

استاد (یا المان های قائم)

رانر (یا ترک یا المان های تحتانی و فوقانی قاب فولادی سبک)

بریج ( یا مهارهای جانبی استادها)

تسمه (یا بادبند)

تیرچه (یا جویست)در یک سیستم ساختمانی،

هر سقف تخت از اعضای CFS به شرح ذیل تشکیل شده است:

تیرچه (یا جویست)

بلاکینگ

تسمه

در یک سیستم ساختمانی، هر شیروانی از اعضای CFS به شرح ذیل تشکیل شده است:

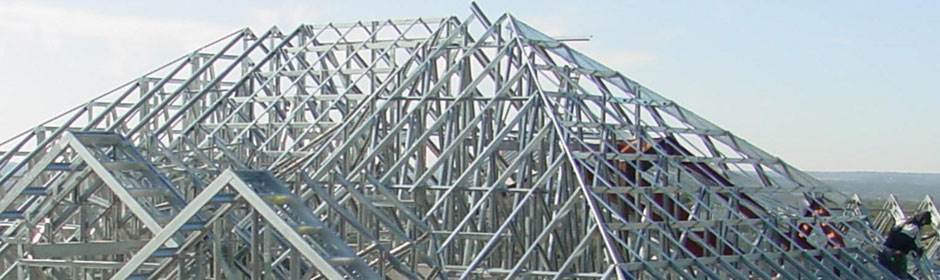

خرپا

بلاکینگ

تسمه

مقاطع سازه CFS

مقاطع متداول سازه CFS شامل مقطع C، مقطع U و مقطع Z می باشند. استادها، تیرچه ها و خرپاها مقاطع شان C می باشد. تِرَکها (یا رانرها) مقطع آن ها U می باشد. لاپه ها هم معمولا مقاطع شان Z می باشد.

موارد کاربرد سازه CFS

سازه CFS (یا سازه LSF) از فن آوری های نوین ساختمانی است که اخیرا در ایران، طرفداران زیادی پیدا کرده است.

از مهمترین مزیت های سازه های CFS می توان به موارد ذیل اشاره کرد:

۱-سبک بودن در عین استحکام بالا در برابر بارهای زلزله و باد

۲-دقت بالا در تولید و ساخت پروفیل

۳- حمل و نقل آسان

۴-سرعت در نصب و برپایی

۵- منعطف با طرح های پیچیده معماری

۶- قیمت رقابتی در مقایسه با سازه های متداول فولادی و بتنی

 موارد کاربرد سازه CFS

۱-اضافه طبقه (اضافه اشکوب)

با توجه به دانش  و تجارب این شرکت، به جرات می توان گفت به علت سبکی، سازه CFS مناسب ترین گزینه برای پروژه های اضافه طبقه محسوب می شوند.


۲-شهرک سازی تا ۳ طبقه

در پروژه های شهرک سازی به علت سرعت بسیار بالای سازه  CFS در تولید، حمل و نصب سازه در کنار حفظ دقت تولید و نصب و همچنین قیمت رقابتی آن با سازه های دیگر، این سازه مناسب ترین گزینه برای شهرک سازی ساختمان های کوتاه مرتبه می باشد.

۳-ویلاسازی

در ویلا سازی که بعضا از لحاظ معماری، طرح های پیچیده ای در سقف و نما مشاهده می شود، سازه  CFS انعطاف پذیری بالایی برای طراحی المان های پیچیده معماری دارد و با توجه به کیفیت بالای تولید، با دقتی بالا پیچیده ترین طرح های معماری به زیبایی قابل اجرا شدن با این سازه می باشد.

۴-سوله سازی

از دیگر کاربردهای سازه CFS در طراحی سالن های صنعتی می باشد.

۵-سازه های پانل خورشیدی

در طراحی سازه های نگهدارنده پانل های سولار نیز سازه  CFS با توجه به مشخصات مهندسی رقابتی اش کاربرد دارد.
